Zero Feed-In
Δυναμική ρύθμιση της παραγωγής ώστε να αποτρέπεται ανεπιθύμητη έγχυση προς το δίκτυο.
Λύση για παραγωγούς και αυτοπαραγωγούς
Σύστημα Διαχείρισης Ισχύος
Μία ενιαία πλατφόρμα τηλεποπτείας, τηλεχειρισμού και ελέγχου ενεργειακών εγκαταστάσεων, από το σημείο κοινής σύνδεσης έως τους επιμέρους στόλους παραγωγής.
30+ φωτοβολταϊκά πάρκαZero Feed-InGateway & RTUVendor-neutral αρχιτεκτονική
Αποδεδειγμένη λειτουργία
Έλεγχος και διασύνδεση ενεργειακών εγκαταστάσεων
Η διασυνδεδεμένη έκδοση της λύσης λειτουργεί ήδη σε περισσότερα από 30 φωτοβολταϊκά πάρκα, υποστηρίζοντας λήψη και εφαρμογή εντολών ισχύος, εποπτεία παραγωγής και επιβεβαίωση εκτέλεσης.
Η πλατφόρμα μπορεί να εγκατασταθεί σε νέα ή υφιστάμενα έργα και να συνδέσει τον τοπικό εξοπλισμό με φορείς εκπροσώπησης, κέντρα ελέγχου, συστήματα SCADA και άλλες πλατφόρμες διαχείρισης ενέργειας.
30+διασυνδεδεμένα φωτοβολταϊκά πάρκα
PCCσυνεχής μέτρηση και έλεγχος στο σημείο σύνδεσης
A/PFενεργός, άεργος ισχύς και συντελεστής ισχύος
24/7τηλεποπτεία, διάγνωση βλαβών και απομακρυσμένη λειτουργία
Λειτουργίες
Πλήρης έλεγχος παραγωγής και ροής ισχύος.
Περιορισμός έγχυσης
Διατήρηση της εξαγόμενης ισχύος κάτω από προκαθορισμένο ή απομακρυσμένα μεταβαλλόμενο όριο.
Περιορισμός παραγωγής
Έλεγχος της συνολικής παραγωγής ενός ή περισσότερων στόλων, ανεξάρτητα από την τοπική κατανάλωση.
Ενεργός και άεργος ισχύς
Εφαρμογή setpoints ενεργού ισχύος, άεργου ισχύος και συντελεστή ισχύος σύμφωνα με τις απαιτήσεις του έργου.
Τηλεποπτεία και τηλεχειρισμός
Μετρήσεις, καταστάσεις, συναγερμοί, ιστορικό και ελεγχόμενες απομακρυσμένες εντολές.
Απαιτήσεις ΔΕΔΔΗΕ
Προσαρμογή της λύσης στις τεχνικές απαιτήσεις και στα εκάστοτε point lists της εγκατάστασης.
Αρχιτεκτονική
Ένα ελεγχόμενο επίπεδο ανάμεσα στο κέντρο και στον εξοπλισμό πεδίου.
Το Gateway ενοποιεί διαφορετικούς στόλους και κατασκευαστές, ενώ η RTU διαχειρίζεται την επικοινωνία με τα κεντρικά συστήματα και την εφαρμογή της λογικής ελέγχου.
Φορέας / Κέντρο ελέγχουSetpoints, τηλεμετρία, επιβεβαιώσεις
→
RTU / Power ManagerΈλεγχος PCC, πολιτικές, ασφάλεια, IEC 104
→
GatewayΕνοποίηση πρωτοκόλλων και κατασκευαστών
Στόλοι παραγωγήςInverters, loggers, μετρητές, προστασίες
Gateway
Ένας ή περισσότεροι στόλοι παραγωγής
Η διαμόρφωση μπορεί να καλύψει ενιαίο στόλο, πολλούς ανεξάρτητους στόλους ή υβριδική εγκατάσταση με εξοπλισμό διαφορετικών κατασκευαστών. Οι μετρήσεις, οι καταστάσεις και οι εντολές παρουσιάζονται στην RTU μέσω κοινής και ελεγχόμενης διεπαφής.
- Προσθήκη νέων κατασκευαστών χωρίς συνολικό ανασχεδιασμό
- Κοινό μοντέλο μετρήσεων και καταστάσεων
- Κεντρική διάγνωση βλαβών και ποιότητα δεδομένων
Η RTU διατηρεί τη σύνδεση με το υφιστάμενο κέντρο ελέγχου, αναλαμβάνει μετατροπή πρωτοκόλλων και ενσωματώνει καθοδηγούμενες διαδικασίες ελέγχου και παράδοσης προς τον ΔΕΔΔΗΕ. Η τυποποιημένη εκτέλεση των δοκιμών μειώνει σημαντικά τον χρόνο επαλήθευσης, τεκμηρίωσης και θέσης σε λειτουργία.
RTU με ενσωματωμένες διαδικασίες δοκιμών και παράδοσης
Η RTU μπορεί να διατηρήσει τη σύνδεση με το υφιστάμενο κέντρο ελέγχου, να αναλάβει μετατροπή πρωτοκόλλων και να ενσωματώσει νέο τοπικό εξοπλισμό. Έτσι επιτρέπεται σταδιακός εκσυγχρονισμός χωρίς αναγκαστική αντικατάσταση ολόκληρης της εγκατάστασης.
- Καθοδηγούμενες μοναδιαίες και αναλογικές δοκιμές
- Έλεγχος IOA, κλιμάκωσης, μετατόπισης και πραγματικών τιμών
- Ενοποιημένη διάγνωση βλαβών Gateway, PLC και IEC 104
RTU · Δοκιμές και παράδοση ΔΕΔΔΗΕ
Ενσωματωμένα πρωτόκολλα που επιταχύνουν την παράδοση.
Η RTU δεν περιορίζεται στη μεταφορά σημάτων. Περιλαμβάνει τυποποιημένες, καθοδηγούμενες ροές δοκιμών για την επαλήθευση των σημείων, των μετρήσεων και της επικοινωνίας με το κέντρο ελέγχου. Έτσι, η διαδικασία ελέγχου και παράδοσης του ενεργειακού συγκροτήματος προς τον ΔΕΔΔΗΕ ολοκληρώνεται σημαντικά ταχύτερα και με μεγαλύτερη επαναληψιμότητα από τον συμβατικό, αποσπασματικό τρόπο δοκιμών.

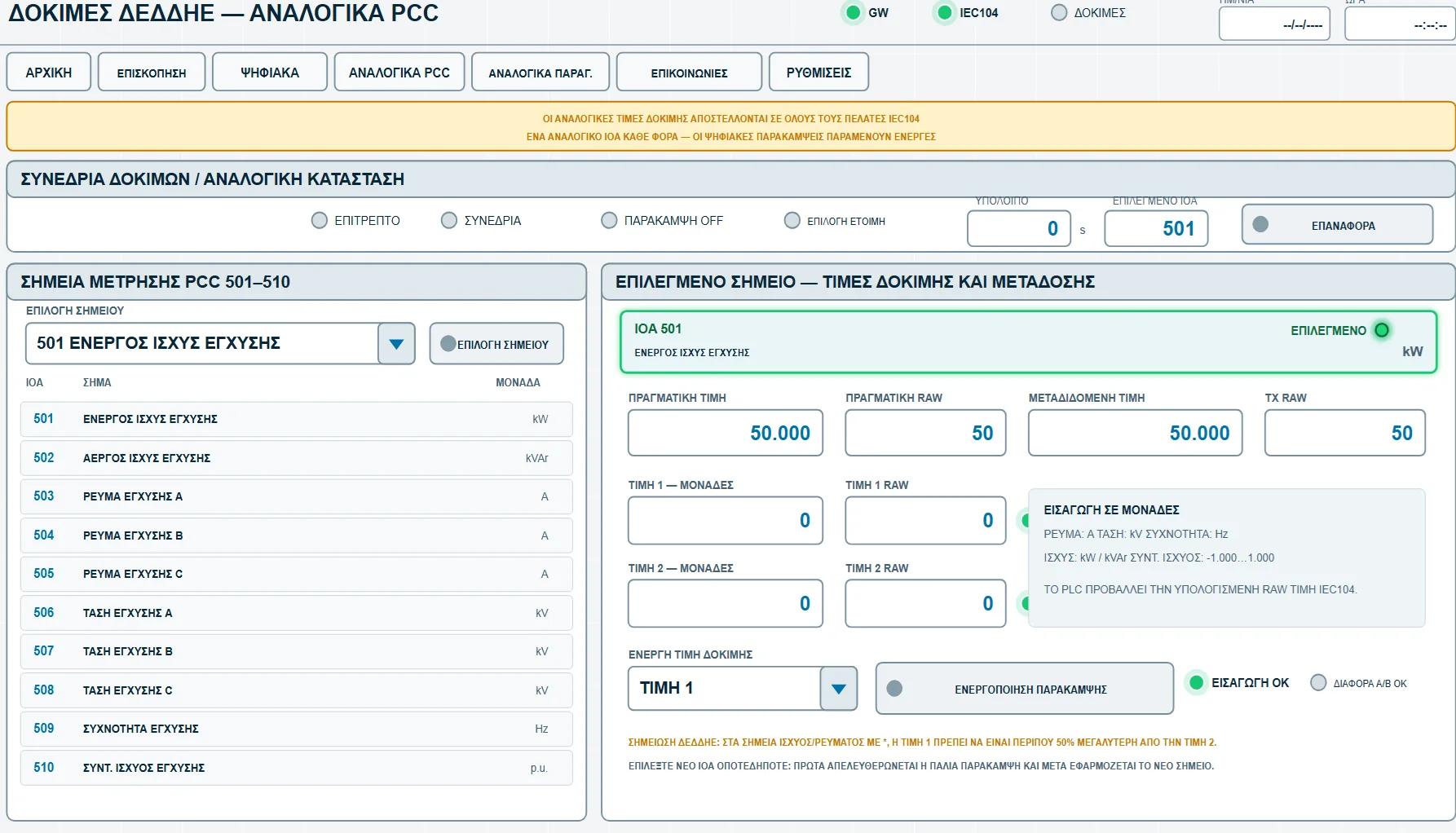

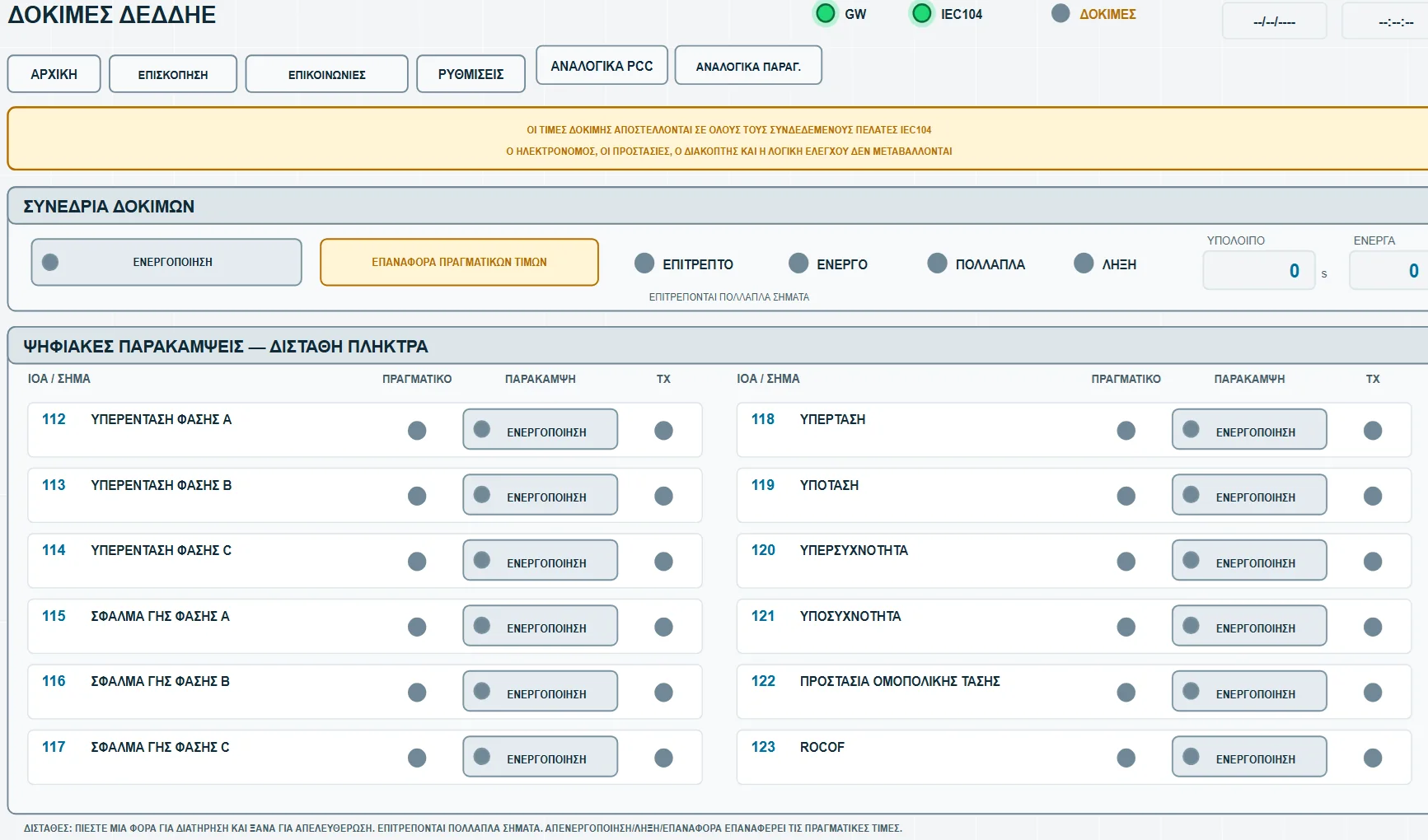

Καθοδηγούμενες δοκιμές
Ο χειριστής εκτελεί μοναδιαίες και αναλογικές δοκιμές μέσα από ενιαία συνεδρία, με σαφή κατάσταση, επιλεγμένο σημείο και καταγραφή της πραγματικής απόκρισης.
Άμεση επαλήθευση
IOA, τιμές RAW, κλιμάκωση, μετατόπιση, μονάδες και μεταδιδόμενες τιμές ελέγχονται στο ίδιο περιβάλλον, μειώνοντας τα σφάλματα παραμετροποίησης.
Ενοποιημένη διάγνωση βλαβών

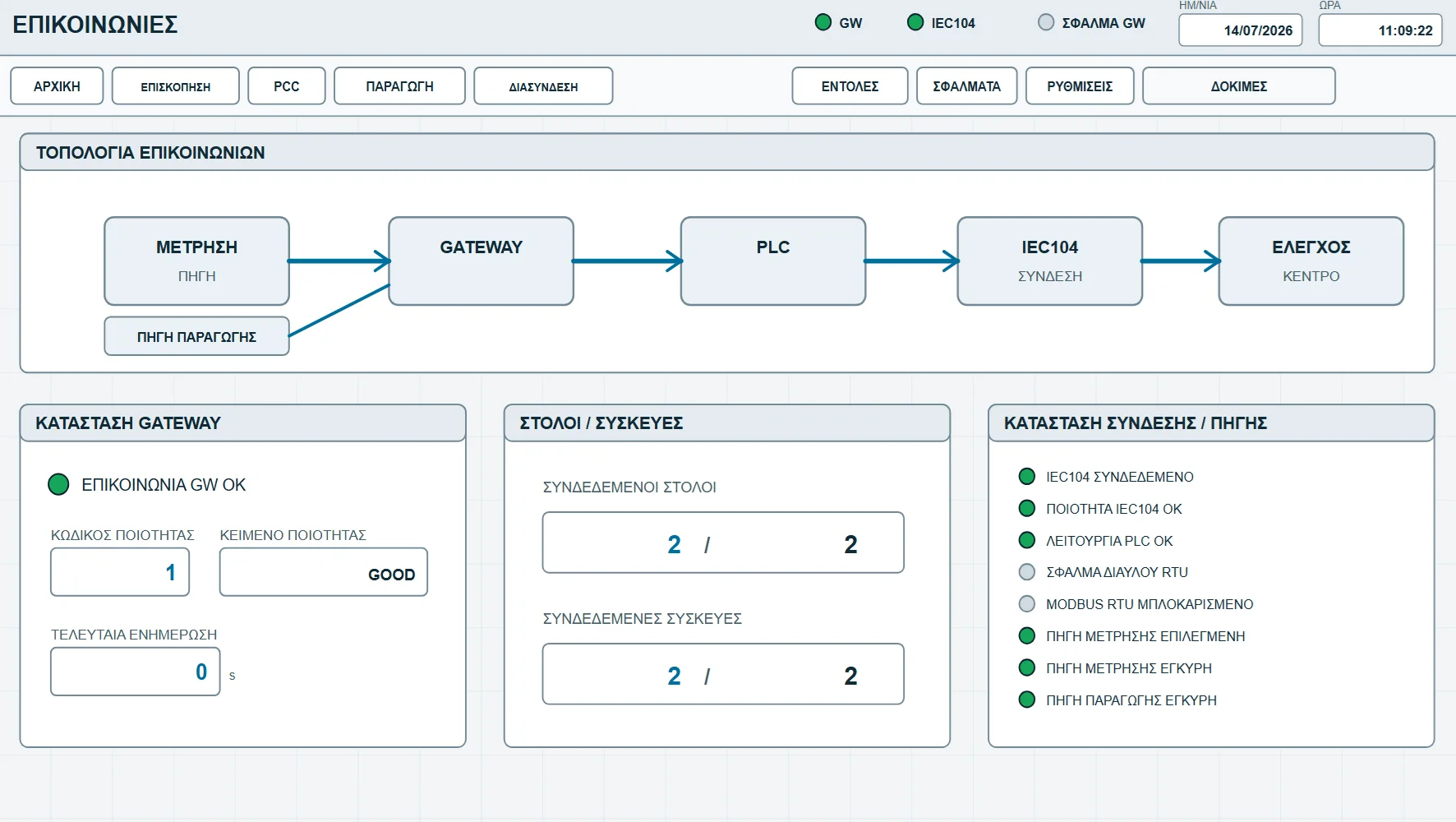

Η τοπολογία Gateway–PLC–IEC 104–κέντρο ελέγχου, η ποιότητα των μετρήσεων και η κατάσταση του PCC είναι διαθέσιμες χωρίς μετάβαση σε διαφορετικά εργαλεία.

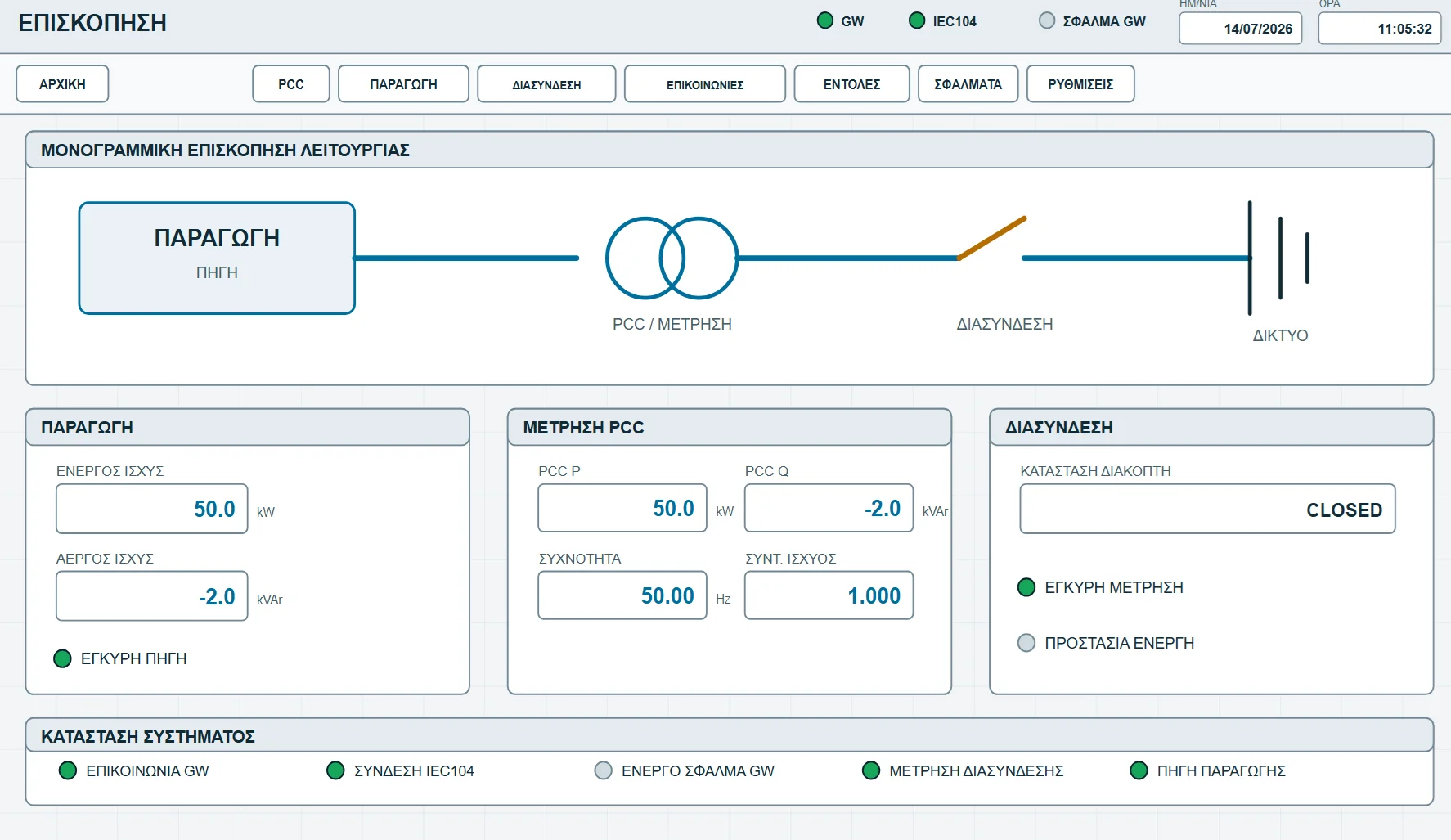

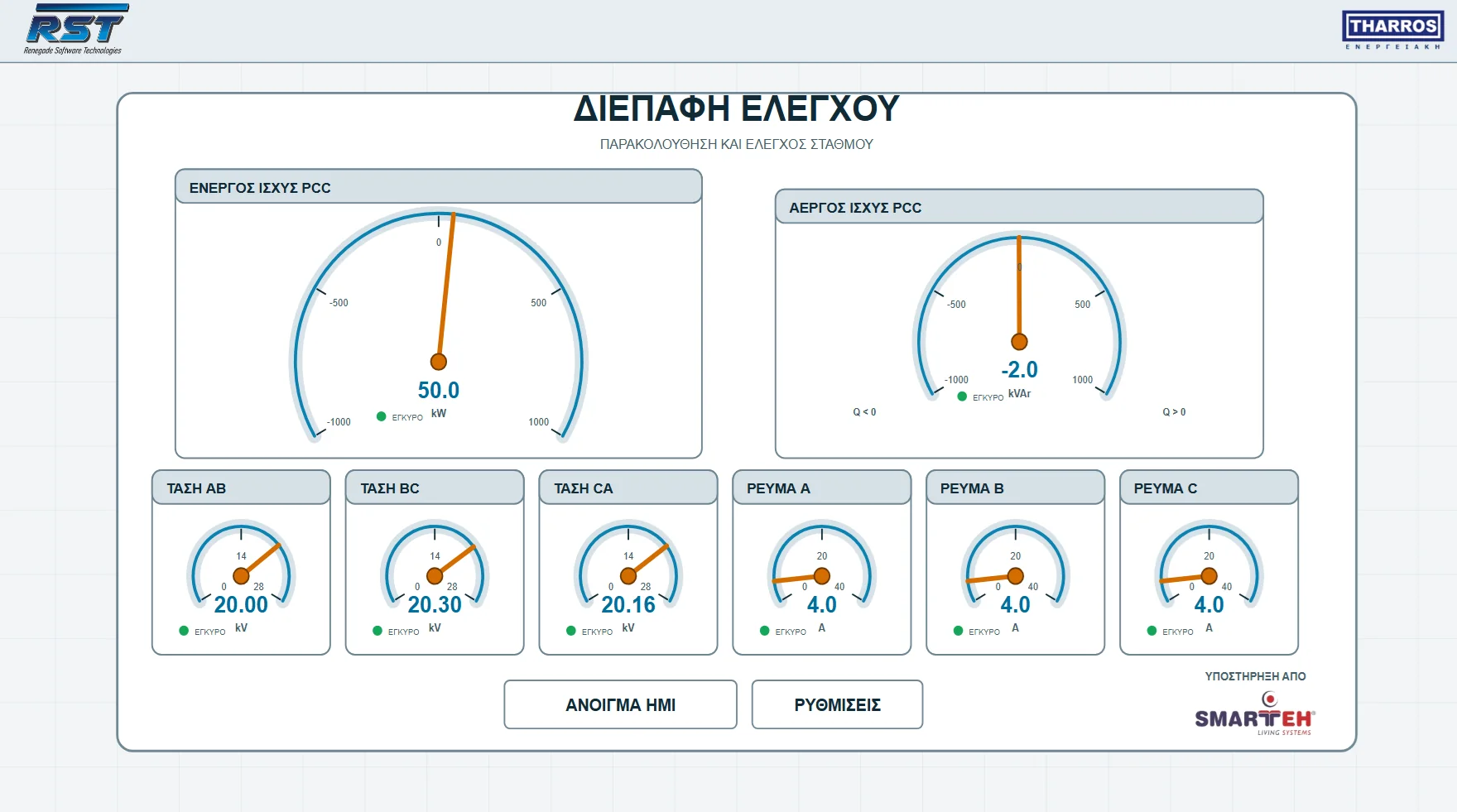

Οι εικόνες προέρχονται από πραγματική RTU της Renegade Software Technologies O.E. και παρουσιάζουν ενδεικτικά τις ενσωματωμένες λειτουργίες ελέγχου, διάγνωσης βλαβών και πρωτοκόλλων παράδοσης.
Τεχνολογική βάση
Βιομηχανικό hardware και ανοικτή αρχιτεκτονική.

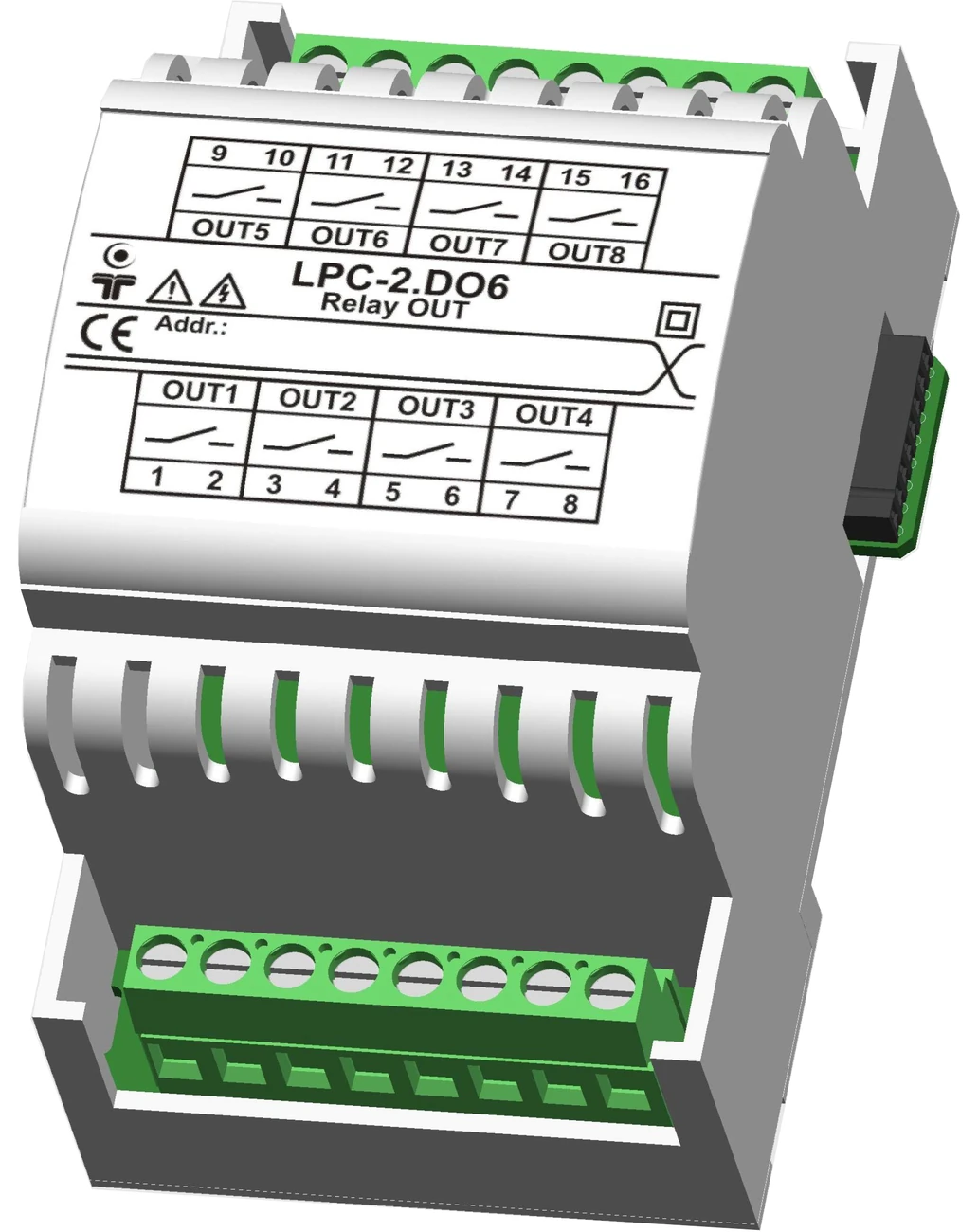

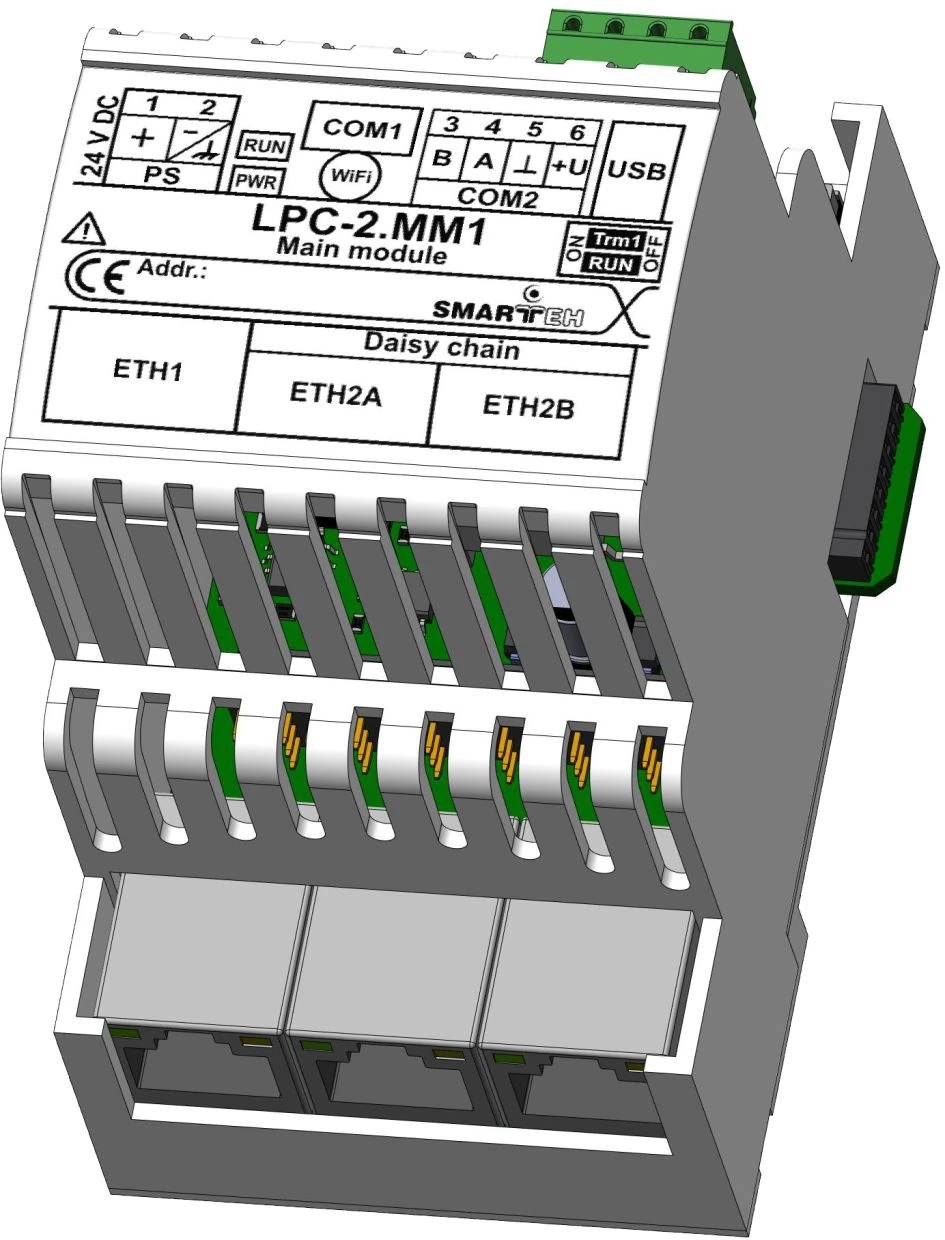

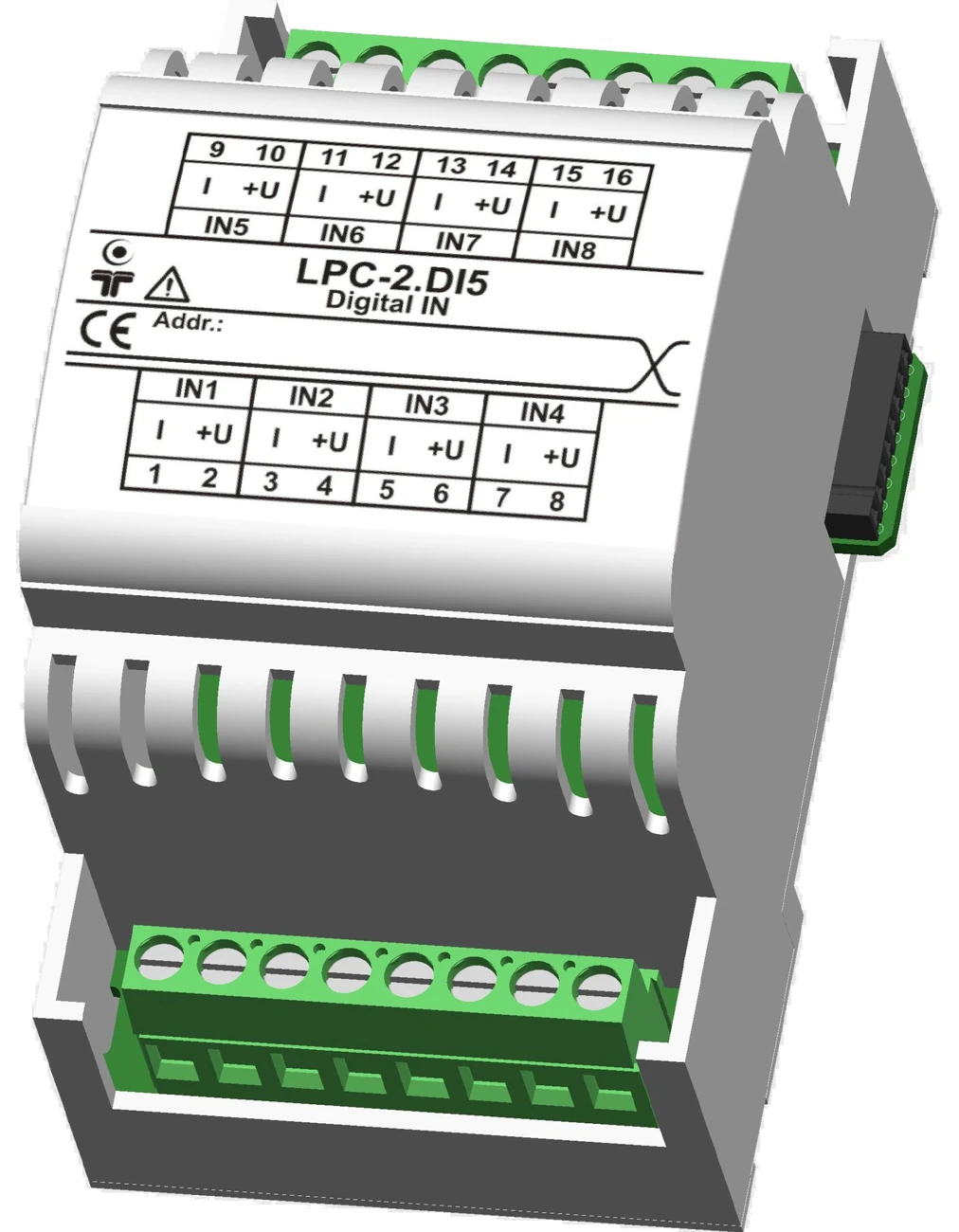

Η λύση υλοποιείται σε βιομηχανικό hardware της Smarteh. Η μονάδα LPC-2.MM1 λειτουργεί ως κεντρικός ελεγκτής, ενώ οι LPC-2.DI5 και LPC-2.DO6 επεκτείνουν το σύστημα με ψηφιακές εισόδους και εξόδους.
Σε συνδυασμό με την ανοικτή αρχιτεκτονική Beremiz, η πλατφόρμα επιτρέπει προσαρμογή, επέκταση, υποστήριξη νέων πρωτοκόλλων και μακροχρόνια συντήρηση. Η ανεξαρτησία από κατασκευαστές προστατεύει τον υφιστάμενο εξοπλισμό και υποστηρίζει τη μελλοντική εξέλιξη του έργου.
Από ένα Gateway έως την πλήρη διαχείριση ενεργειακού σταθμού.
Η λύση διαμορφώνεται σύμφωνα με τον εξοπλισμό, το point list, τις απαιτήσεις ασφαλείας και το επιχειρησιακό μοντέλο κάθε εγκατάστασης.
